Finitura delle superfici: vantaggi e svantaggi

Finiture della superficie del PCB

Perché abbiamo bisogno di una finitura superficiale?

La finitura superficiale è necessaria per due motivi fondamentali:

  • Per evitare l'ossidazione delle superfici di rame esposte che porterebbe a una scarsa saldabilità/affidabilità.
  • Per fornire una superficie affidabile e saldabile che funga da collegamento tra il PCB e i componenti.

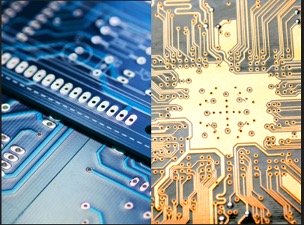

Due PCB in primo piano

Vantaggi e svantaggi

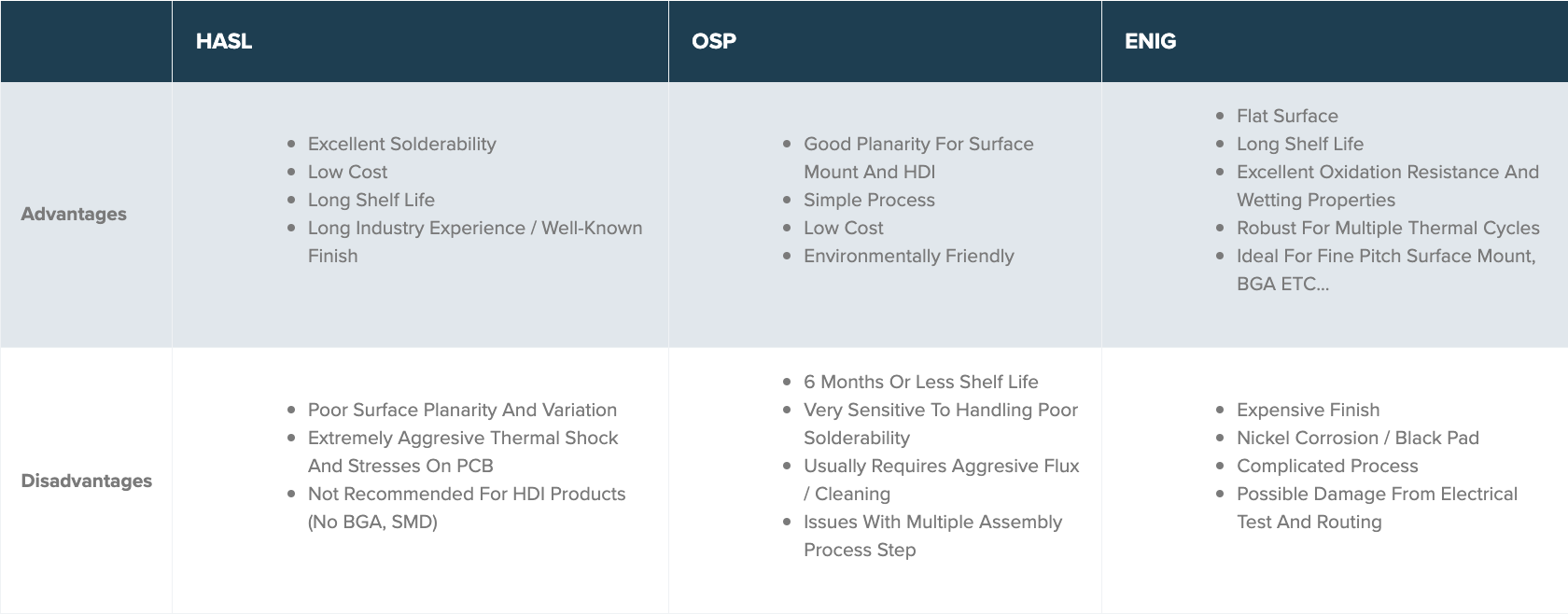

HASL OSP ENIG
Vantaggi
  • Eccellente saldabilità
  • Basso costo
  • Lunga durata di conservazione
  • Lunga esperienza nel settore / finitura rinomata
  • Buona planarità per montaggio superficiale e HDI
  • Processo semplice
  • Basso costo
  • Rispettoso dell'ambiente
  • Superficie piana
  • Lunga durata di conservazione
  • Eccellente resistenza all'ossidazione e proprietà di bagnatura
  • Robusto per più cicli termici
  • Ideale per montaggio superficiale a passo fine, BGA ETC...
Svantaggi
  • Scarsa planarità e variazione della superficie
  • Shock termico e sollecitazioni estremamente aggressive sul PCB
  • Non consigliato per prodotti HDI (no BGA, SMD)
  • 6 mesi o meno di durata di conservazione
  • Molto sensibile alla manipolazione scarsa saldabilità
  • Di solito richiede un disossidante aggressivo / pulizia
  • Problemi con più fasi del processo di assemblaggio
  • Finitura costosa
  • corrosione da nichel / tampone nero
  • processo complicato
  • Possibili danni dovuti al test elettrico e alla posa in opera

Vantaggi e svantaggi

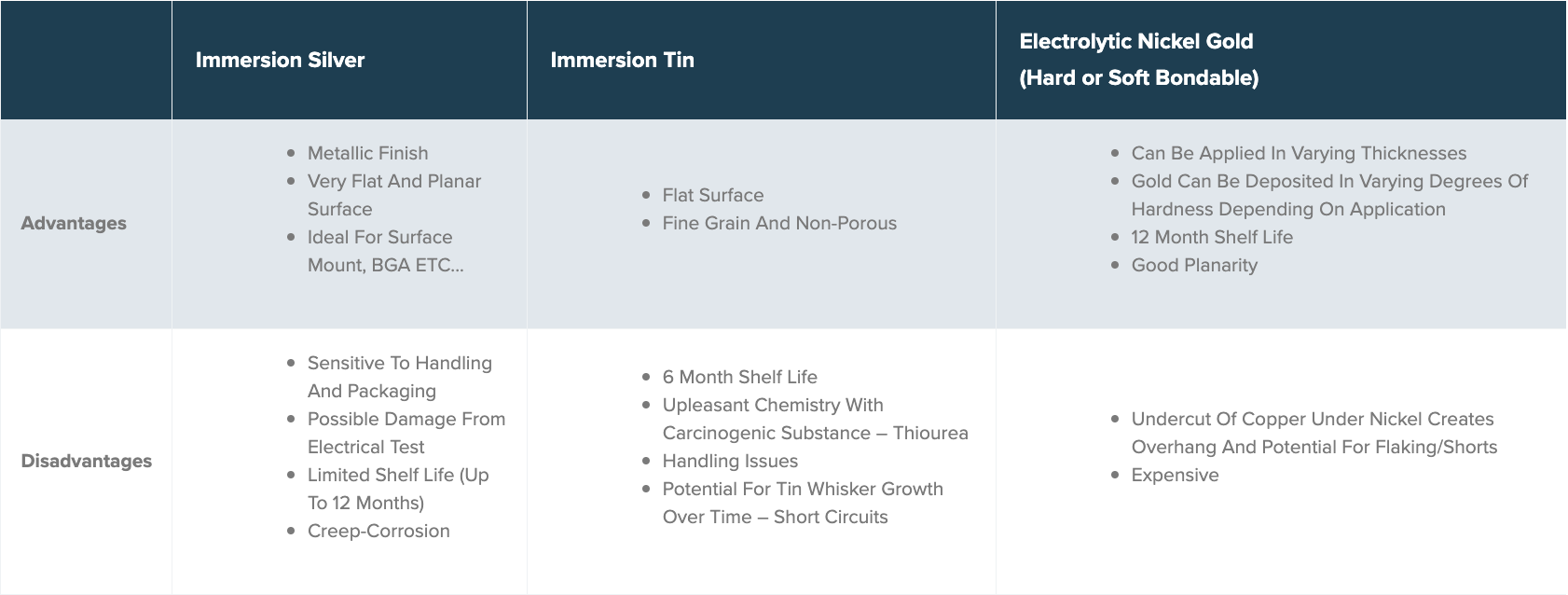

Argento per immersione Stagno a immersione Nichel elettrolitico oro
(incollaggio duro o morbido)
Vantaggi
  • Finitura metallica
  • Superficie molto piatta e planare
  • Ideale per montaggio superficiale, BGA ETC...
  • Superficie piana
  • a grana fine e non poroso
  • Può essere applicato in vari spessori
  • L'oro può essere depositato in vari gradi di durezza a seconda dell'applicazione.
  • 12 mesi di durata di conservazione
  • buona planarità
Svantaggi
  • Sensibile alla manipolazione e all'imballaggio
  • Possibili danni da test elettrico
  • Durata di conservazione limitata (fino a 12 mesi)
  • Corrosione da scorrimento
  • 6 mesi di durata di conservazione
  • chimica con sostanza cancerogena - Tiourea
  • Problemi di gestione
  • Potenziale di crescita dei baffi di stagno nel tempo - cortocircuiti
  • Il sottosquadro del rame sotto il nichel crea una sporgenza e un potenziale di sfaldature/corti.
  • Costoso
