Resistenze/capacitori incorporati

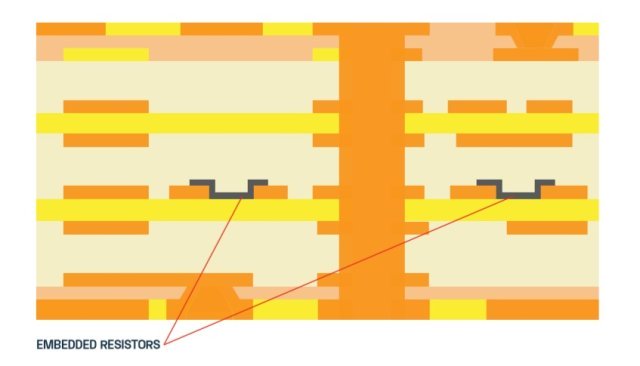

I componenti incorporati, come resistenze/capacitori, sono fabbricati all'interno degli strati dei circuiti stampati, migliorando le prestazioni elettriche e consentendo una maggiore superficie.
Vantaggi dei componenti con resistenze/capacitori incorporati:
- I componenti integrati possono ridurre l'EMI, il cross talk e i disturbi provenienti da altri componenti.
- Sostituzione del pacchetto-Miniaturizzazione.
- Protezione dall'impatto con l'ambiente esterno.
- meno giunti di saldatura.
Design - resistenze incorporate
La progettazione della forma del resistore è determinata dal valore finale richiesto dal resistore e dal valore del materiale della resistenza incorporata.
L'equazione di base per il calcolo della resistenza è la seguente:
R = Rs(L/W)
R = resistenza in ohm
Rs = resistenza di foglio in ohm/quadrato
L = lunghezza del resistore
W = larghezza del resistore
Ad esempio:
- Resistività della lastra (Rs)= 50 ohm/quadrato
- resistore Lunghezza= 20 mil
- Resistenza Larghezza= 10mil
- R=50 ohm/quadrato X(20mil/10mil) = R=100 ohm
La tolleranza finale della resistenza dipende dal processo di incisione del produttore del PCB; si consiglia di regolare la lunghezza del resistore e di utilizzare una larghezza fissa del resistore.
