FINITURE SUPERFICIALI PCB

Da Grant Main

La finitura superficiale del PCB è una delle fasi finali del processo di produzione del PCB. Scegliere la giusta finitura per un PCB è fondamentale per l'assemblaggio dei componenti sulla scheda e può avere un impatto diretto sul processo PCBA, sulla qualità, sull'affidabilità e sulla longevità.

La finitura superficiale copre il rame esposto sulla superficie della scheda, al fine di prevenire l'ossidazione. Inoltre, la finitura superficiale agisce come una superficie saldabile che permette l'assemblaggio (saldatura) dei componenti alla scheda. Per i componenti a passo fine, la necessità di un rivestimento sottile e complanare diventa ancora più essenziale.

La finitura superficiale scelta influisce anche sulla durata, sulla durata di conservazione e sul costo del cartone.

Leggete la nostra guida ai diversi tipi di finiture superficiali cliccando questo link.

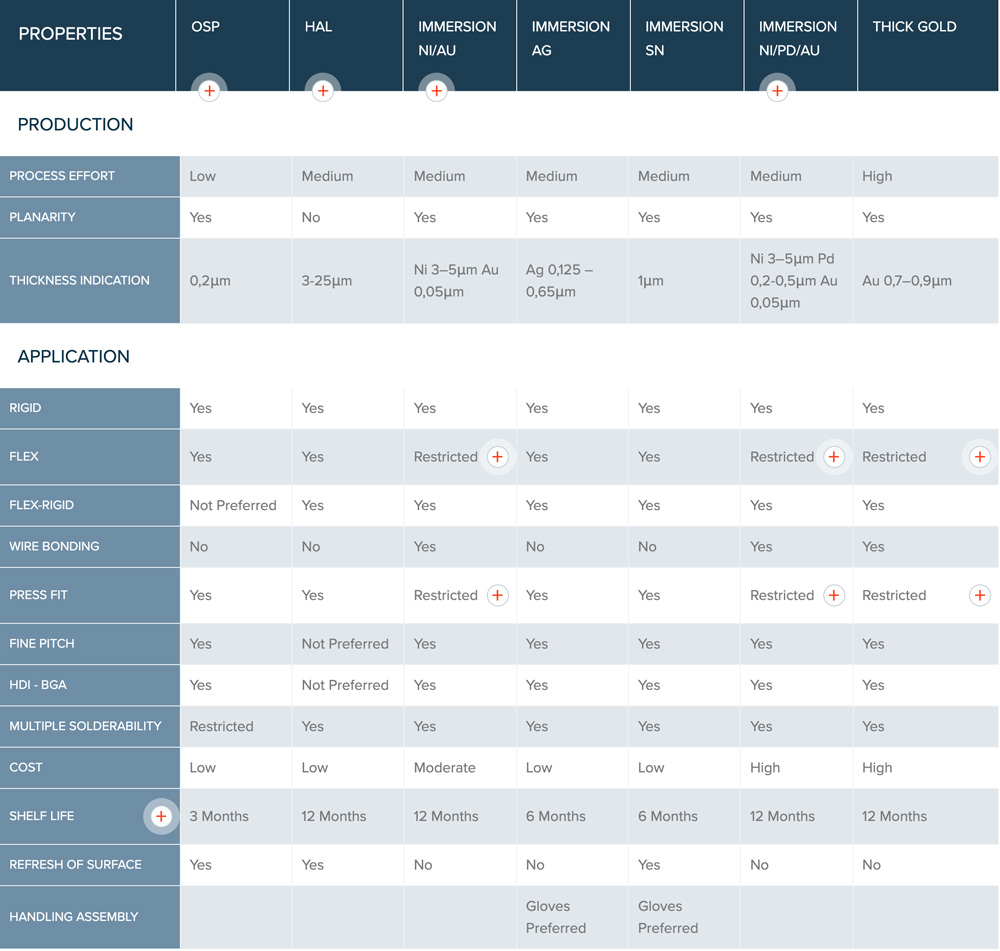

La tabella della finitura superficiale dei PCB qui sotto permette un facile confronto dei parametri critici, assicurando la selezione della finitura più appropriata a seconda delle esigenze e dei requisiti specifici.

  • Proprietà
  • OSP

    OSP

    Protezione organica della superficie (ENTEK)

  • HAL

    HAL

    Livellamento ad aria calda, senza Pb (opzionale non PB Free HAL), non preferito per il passo fine a causa della variazione di spessore

  • Immersione Ni/Au

    Immersione Ni/Au

    Nichel d'oro per immersione, ENIG

  • Immersione Ag
  • Immersione Sn
  • Immersione Ni/Pd/Au

    Immersione Ni Pd/Au

    Immersione Nichel Palladio Oro, ENEPIG

  • Au elettrolitico morbido
  • Au elettrolitico duro

Produzione

  • Sforzo del processo
  • Basso
  • Medio
  • Medio
  • Medio
  • Medio
  • Medio
  • Alto
  • Alto
  • Planarità
  • No
  • Indicazione dello spessore
  • 0,2μm
  • 3-25μm
  • Ni 3-5μm Au 0,04μm - 0.1μm
  • Ag 0,125 - 0,65μm
  • 1μm
  • Ni 3-5μm Pd 0,2-0,5μm Au 0,05μm
  • Classe 1 e 2 Ni min 2um Au min 0,8um Classe 3 Ni min 2,5um Au min 1,25um 0,8um
  • Classe 1 e 2 Ni min 3um Au min 0,3um Classe 3 Ni min 3um Au min 0,8um

Applicazione

  • Rigido
  • Flex
  • Non raccomandato
  • Riservato

    RISERVATO

    Irrigidimento da utilizzare per evitare sollecitazioni eccessive sulla finitura superficiale dovute alla flessione

  • Riservato

    RISERVATO

    Irrigidimento da utilizzare per evitare sollecitazioni eccessive sulla finitura superficiale dovute alla flessione

  • Riservato

    RISERVATO

    Irrigidimento da utilizzare per evitare sollecitazioni eccessive sulla finitura superficiale dovute alla flessione

  • Riservato

    RISERVATO

    Irrigidimento da utilizzare per evitare sollecitazioni eccessive sulla finitura superficiale dovute alla flessione

  • Flex rigido
  • Non preferito
  • Non raccomandato
  • Legame a filo Al
  • No
  • No
  • No
  • No
  • No
  • Legame a filo Au
  • No
  • No
  • No
  • No
  • No
  • No
  • Premere per adattarsi
  • Riservato

    RISERVATO

    Solo in combinazione con un connettore adatto, controllare la documentazione del connettore

  • Riservato

    RISERVATO

    Solo in combinazione con un connettore adatto, controllare la documentazione del connettore

  • Riservato

    RISERVATO

    Solo in combinazione con un connettore adatto, controllare la documentazione del connettore

  • Riservato

    RISERVATO

    Solo in combinazione con un connettore adatto, controllare la documentazione del connettore

  • Passo fine
  • Non preferito
  • HDI - BGA
  • Non preferito
  • Saldabilità multipla
  • Riservato
  • Costo
  • Basso
  • Basso
  • Moderato
  • Basso
  • Basso
  • Alto
  • Alto
  • Alto
  • Durata di conservazione

    Durata di conservazione

    Si presuppone una conservazione nelle seguenti condizioni: Imballaggio originale sigillato; Temperatura 20-24°C, umidità relativa 30-40%.

  • 3 mesi
  • 12 mesi
  • 12 mesi
  • 6 mesi
  • 6 mesi
  • 12 mesi
  • 12 mesi
  • 12 mesi
  • Aggiornamento della superficie
  • No
  • No
  • No
  • No
  • No
  • Montaggio a mano
  • Guanti preferiti
  • Guanti preferiti
Tabella di selezione della superficie finita

Scarica la nostra tabella di selezione della finitura superficiale
