SCELTA DEL TIPO DI RIEMPIMENTO/COLLEGAMENTO DEI VIA APPROPRIATO PER IL PCB

Da Sam liu

Spiegazione della finitura superficiale dei PCB

Il riempimento/riempimento dei fori di passaggio di un PCB è un processo in cui il foro di passaggio viene riempito con maschera di saldatura o resina.
I fori di passaggio riempiti/riempiti migliorano l'affidabilità del PCB diminuendo la possibilità di intrappolamento di aria/liquido nel foro, garantendo così un buon rendimento durante l'assemblaggio.
Vedere la tabella sottostante - raccomandazioni di Fineline per la protezione dei fori in base ai tipi di fori IPC-4761.
Per ulteriori informazioni, contattare Fineline.

Guida alla progettazione IPC-4761 per la protezione delle strutture di passaggio delle schede stampate

Definizioni di protezione Tipo Descrizione Figura-IPC-4761 Materiale Raccomandazione Fineline
Via tappata e coperta Tipo IV-b Tappato e coperto Doppio lato Inserita e coperta Via Tipo IV-b Inserita e coperta - PCB a doppia faccia Materiale di collegamento: maschera di saldatura LPI o resina Materiale di copertura: Maschera di saldatura LPI Consigliato
Riempito via Tipo V Riempito (completamente tappato)  Riempito Via Riempito (completamente inserito) PCB Materiale di riempimento: Materiale conduttivo o non conduttivo Consigliato
Riempito e coperto Via Tipo VI-a Riempito e coperto - Monofacciale Riempito e coperto Via Tipo VI-a Riempito e coperto - PCB monofaccia Riempito e coperto Via Tipo VI-a Riempito e coperto - PCB monofaccia Materiale di riempimento: materiale conduttivo o non conduttivo Materiale di copertura: Maschera a film secco o maschera di saldatura LPI Consigliato
Riempito e coperto Via Tipo VI-b Riempito e coperto Doppio lato Riempito e ricoperto Via Tipo VI-b Riempito e ricopertoPCB bifacciale Via riempita e coperta Tipo VI-b PCB bifacciale riempito e coperto Materiale di riempimento: materiale conduttivo o non conduttivo Materiale di copertura: Maschera a film secco o maschera di saldatura LPI Consigliato
Riempito e tappato Via Tipo VII Riempito e tappato Via riempita e coperta Tipo VI-b PCB bifacciale riempito e coperto Via riempita e coperta Tipo VI-b PCB bifacciale riempito e coperto Materiale di riempimento: Materiale conduttivo o non conduttivo Rivestimento: un rivestimento secondario metallizzato Consigliato

Non raccomandato per i tipi di protezione

Definizioni di protezione Tipo Descrizione Figura-IPC-4761 Materiale Raccomandazione Fineline
Via Tenda Tipo I-a Tendato - Monofacciale Via Tentata Tipo I-a PCB monofacciale Materiale della tenda: Maschera a film secco Non consigliato
Rischio di affidabilità a lungo termine.
Via Tenda Tipo I-b Tendato - bifacciale Via Tented Tipo I-b PCB a doppia faccia Materiale della tenda: Maschera a film secco Non consigliato
Le fossette possono essere un problema.
Via coperta e coperta Tipo II-a Tendato e coperto - Monofacciale Tendinato e coperto - PCB monofacciale Tendato e coperto - Monofacciale Non consigliato Rischio di affidabilità a lungo termine.
Via coperta e coperta Tipo II-b Tendato e coperto - Doppio lato (IIb) Teso e coperto - PCB bifacciale (IIb) materiale di fissaggio: Maschera a film secco Materiale di copertura: Maschera a saldare LPI Non consigliato Le fossette possono essere un problema.
Collegato via Tipo III-a Plugged - Singolo lato Via tappata Tipo III-a tappata - PCB monofaccia Materiale di collegamento: Maschera di saldatura LPI o resina Non consigliato Rischio di affidabilità a lungo termine.
Collegato via Tipo III-b Plugged - Double Sided Via tappata Tipo III-b tappata - PCB a doppia faccia Materiale di collegamento: Maschera di saldatura LPI o resina Non consigliato La maschera di saldatura copre parzialmente gli anelli anulari
Via tappata e coperta Tipo IV-a Tappato e coperto - Singolo lato Inseriti e coperti via Tipo IV-a Inseriti e coperti - PCB monofaccia Materiale di collegamento: maschera di saldatura LPI o resina Materiale di copertura: Maschera di saldatura LPI Non consigliato Rischio di affidabilità a lungo termine.

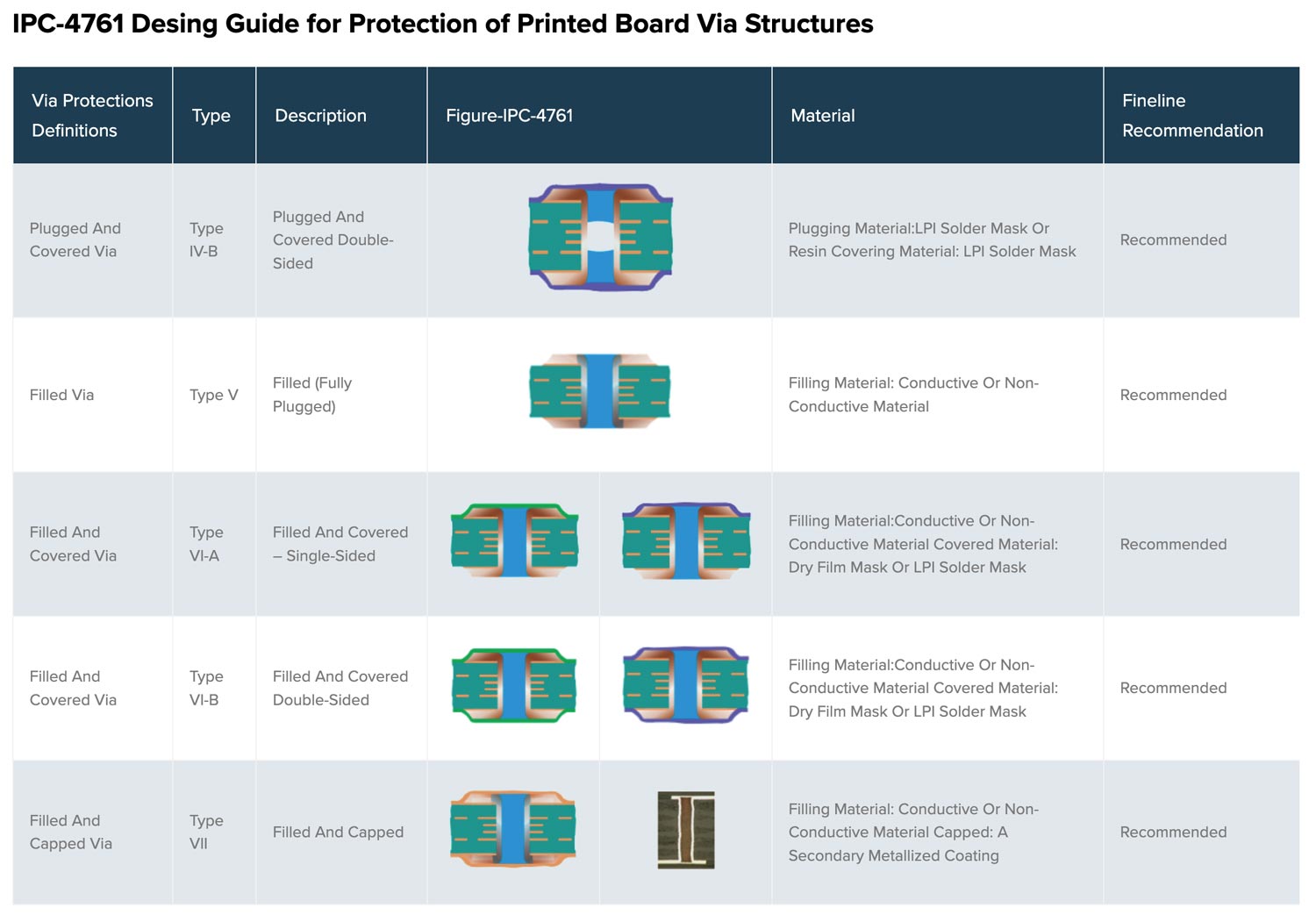

Tabella di riempimento/collegamento Fineline Via Consigliato

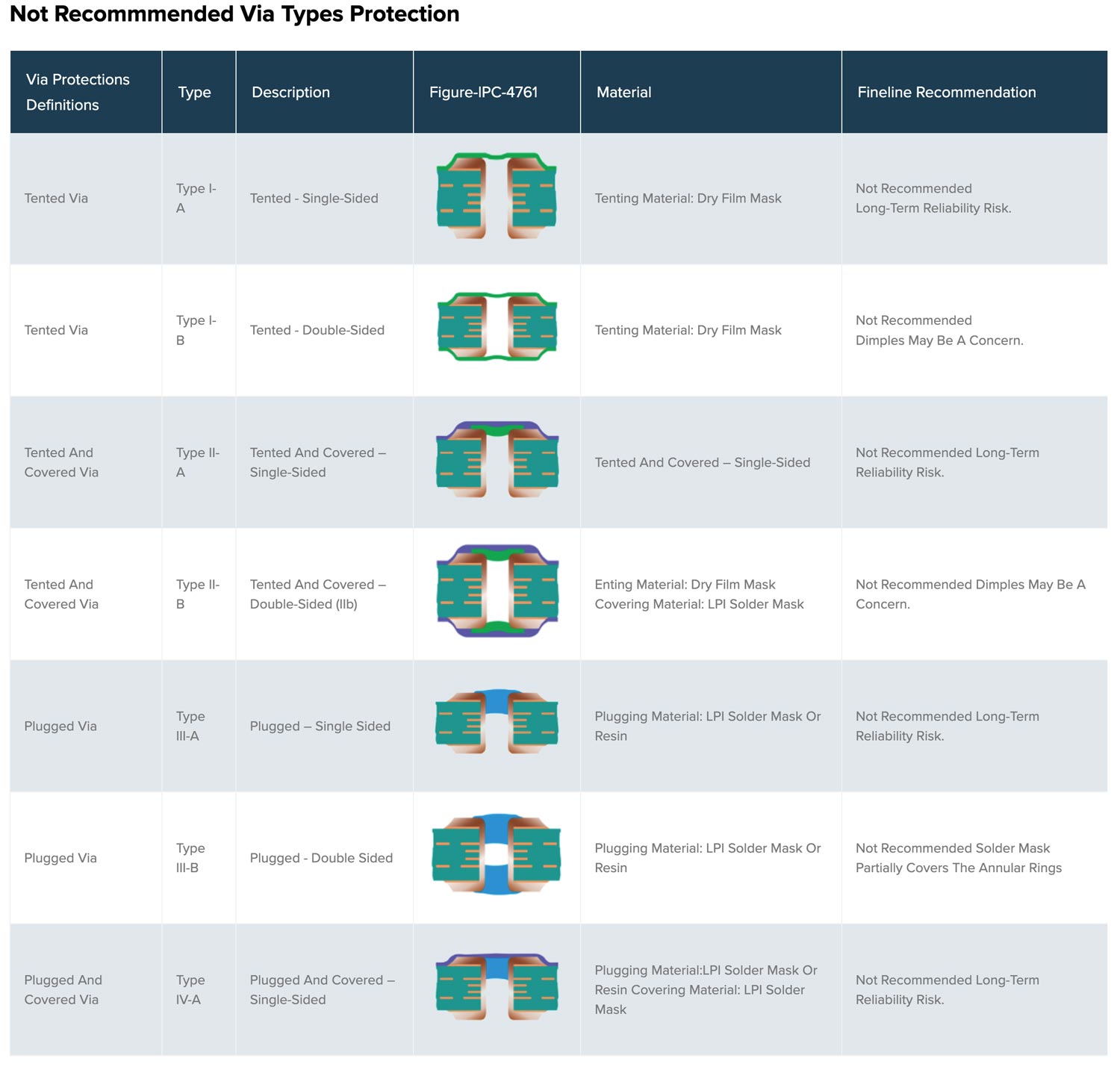

Fineline Global Via Riempimento/collegamento Non raccomandato
