Efficiënte warmteafvoer in printplaten

De ontwikkeling in de elektronica wordt gekenmerkt door een toename van de vermogensdichtheid van de componenten. Bijgevolg wordt het probleem van de thermische belasting tijdens de werking van componenten en assemblages ten gevolge van toenemend warmteverlies steeds belangrijker en moet er reeds in de plannings- en ontwerpfase met de grootst mogelijke zorgvuldigheid rekening mee worden gehouden.

De daaruit voortvloeiende verhoging van de betrouwbaarheid van het systeem houdt rechtstreeks verband met een efficiënt PCB-warmtebeheer.
Er is een breed scala aan mogelijkheden om een efficiënt warmtebeheer voor printplaten te realiseren.

Koelingsconcepten:
  • Thermische leidingen
  • PCB met metalen kern
  • Koperen munt
  • Koellichamen
  • Warmtebuizen
Efficiënte warmteafvoer PCB's Diagram

Koperen munt

De Coin-technologie werd ontwikkeld om de warmteafvoer van krachtige componenten te verbeteren. Het is wellicht de meest kostenintensieve, maar ook de meest effectieve en directe methode om warmte weg te leiden van een specifieke plaats rond de printplaat.

Een munt is een blokje koper, bijvoorbeeld in een ronde, rechthoekige of andere vorm dat in de printplaat is geïmplementeerd.
Er zijn verschillende manieren om de munt in de printplaat te integreren. De meest kosteneffectieve manier is de press-fit methode, waarbij alleen met de buitenste lagen van de printplaat contact wordt gemaakt.

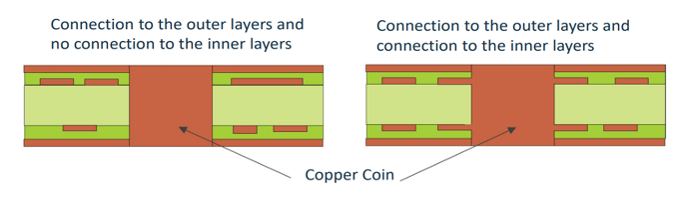

Efficiënte warmteafvoer PCB's Diagram
