Wat zijn thermische vlakken in printplaten?

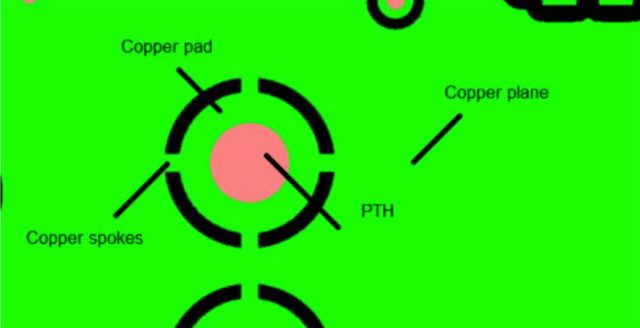

Bij het solderen van PCBs met grote koperen vlakken met doorlopende gaten en/of SMD-componenten bestaat het risico dat warmte en soldeer "verdwijnen" in de omringende koperen vlakken als de aansluitpinnen rechtstreeks worden verbonden. Als er geen thermische ontlastingspads worden gebruikt, is er een reëel risico van slechte kwaliteit soldeerverbindingen. Fineline beveelt het gebruik van thermische ontlastingspads aan om de warmteverdeling te verbeteren. Een typische thermische ontlasting is hieronder weergegeven voor PTH, een soortgelijk spaakontwerp moet ook worden gebruikt voor SMD.
