PCB multistrato

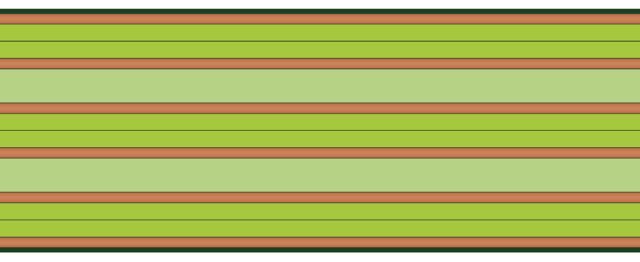

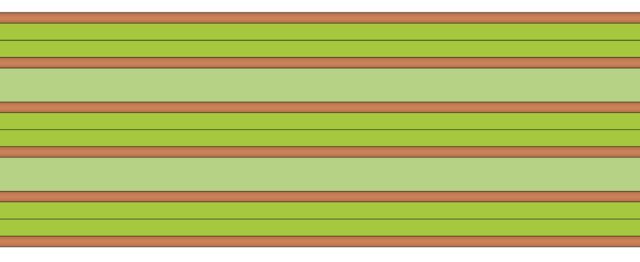

Un PCB multistrato avrà, per definizione, 3 o più strati di rame conduttivo, ognuno separato dagli altri utilizzando materiale del nucleo completamente polimerizzato o materiale preimpregnato parzialmente polimerizzato. Un PCB multistrato è più complesso e denso dei PCB monofaccia o bifaccia e può essere usato per applicazioni a tecnologia superiore. Utilizzando materiali alternativi per il core e il prepreg, viene creato lo stack multistrato richiesto e vengono utilizzati fogli di rame per formare quelli che diventeranno gli strati superiore e inferiore del PCB. L'applicazione di calore e pressione nella pressa di incollaggio indurisce completamente il materiale prepreg per creare il multistrato finito. I PTH portano le connessioni da strato a strato nello stesso modo di un PCB a doppia faccia.

I vantaggi di un PCB multistrato rispetto a quelli su un solo lato e su entrambi i lati includono:

• Aumento della densità e della complessità dei circuiti
• Si possono adottare design più complessi, permettendo potenzialmente di incorporare diversi design monofaccia e/o bifaccia in un design multistrato
• Riduzione delle dimensioni a causa dello spazio extra di routing da strati aggiuntivi
• Migliore distribuzione della potenza, migliore schermatura di terra e buoni percorsi di ritorno per i segnali
• Segregazione degli aspetti critici della progettazione, ad esempio digitale e analogico o alta velocità/alta frequenza.
• Migliore conformità EMC dall'uso di strati di piano di terra o di potenza
